КриогенТехГаз Регулятор давления (редуктор) RP-1 для чистых и технических газов: водород, аммиак, хлор, азот, аргон, ацетилен, углекислота, метан, кислород
Данная модель регулятора разработана для обеспечения потребителей с большим расходом газа или жидкости до 250 нм3/ч. Регуляторы давления RP-1 имеют мембрану из нержавеющей стали, что позволяет эксплуатировать при низких температурах -60 °C с высоким входным давлением от 0 до 20 МПа (200 бар).
Компания «КриогенТехГаз» предлагает надежные регуляторы давления RP-1 из нержавеющей стали для технических и чистых газов, предназначенные для понижения, стабилизации и автоматического поддержания заданного рабочего давления в постоянном режиме, что гарантирует стабильность технологического процесса.
Ключевые конструктивные особенности
Регулятор давления RP-1 подходит для работы с техническими и чистыми газами: кислород, водород, азот, аргон, гелий, воздух, ацетилен, метан, пропан, закись азота, а также с агрессивными газами: аммиак, хлор. Мы разрабатываем редукторы с учётом совместимости с конкретным видом газа.
Контроль давления. Редуктор давления RP-1 штатно комплектуется манометрами для точного мониторинга рабочих параметров.
Индивидуальные решения. Регулятор давления может быть установлен непосредственно на баллон, в газовую рампу или интегрироваться в существующую газовую систему, обеспечивая бесперебойную подачу газа. Редуктор давления нашего производства может работать как слева направо, так и справа налево.
Возможно изготовление регуляторов давления с индивидуальными техническими характеристиками под требования вашего проекта. Для заказа нестандартного исполнения или консультации по подбору регулятора давления — свяжитесь с нашими специалистами.
Скачать опросный лист на регулятор давления
| Совместимость регуляторов давления с газами | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель регулятора |
Инертные | Взрывоопасные и горючие | Агрессивные | ||||||||||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| RP-06 |  |
|
|
|
|
|
|
|
|
|
|
|
|
| RP-06H | |
|
|
|
|
|
|
 |
|
|
|
|
|
| RP-08H | |
|
|
|
|
|
|
|
|
|
|
|
|
| RP-1 | |
|
|
|
|
|
|
|
|
|
|
|
|
| RP-1С | |
|
|
|
|
|
|
|
|
|
|
|
|
| Характеристики регулятора давления RP-1 | |
|---|---|
| Материал корпуса | S — Нержавеющая сталь AISI316 |
| Мембрана | Нержавеющая сталь |
| Уплотнение клапана | PTFE (фторопласт) / PA (полиамид) |
| Входное давление | 0-20 МПа (200 бар) |
| Выходное давление | 0-1,4 МПа (14 бар) |
| Максимальная пропускная способность | 250 Нм³/ч |

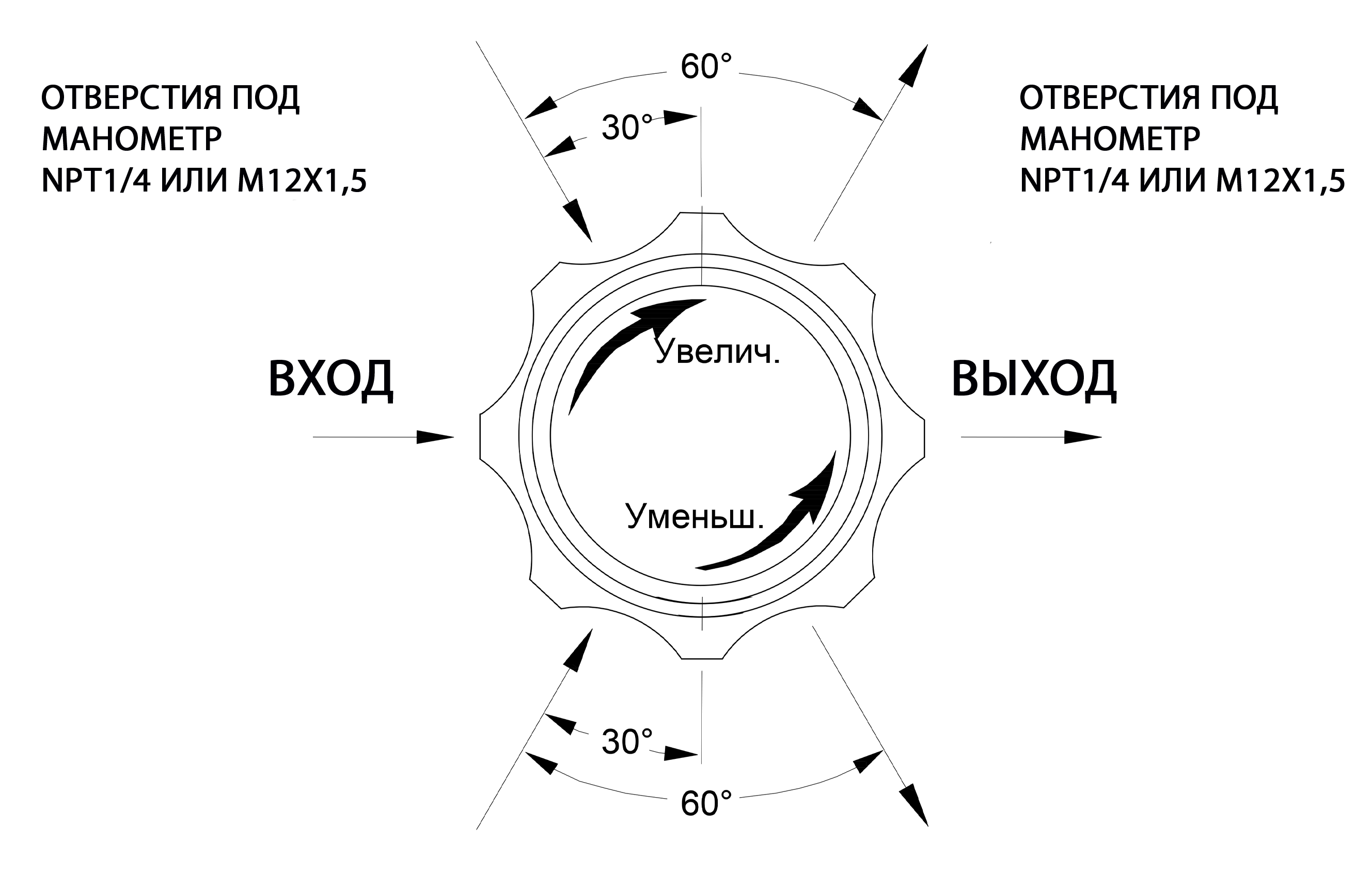

| Количество портов | 6 (Вход — 3, Выход — 3) |
| Присоединительные размеры | Вход и выход: NPT 1/2; порты под манометры: M12×1,5; NPT 1/4 |
| Диапазон температуры эксплуатации | от -60 до +60 °C |
| Производитель | Россия, «КриогенТехГаз» |
| Варианты присоединения на входе и выходе | |
|---|---|
| 0 — без всего | 21 — Штуцер 25М (1″) |
| 1 — Ниппель + гайка G1/2 | 22 — Штуцер 15М (1/2″) |
| 2 — Ниппель + гайка G3/4 | 23 — Штуцер с внутренней резьбой NPT 1/2 |
| 3 — Ниппель + гайка СП21.8 | 24 — Ниппель + гайка W3/4 |
| 4 — Ниппель + гайка СП21.8LH | 25 — Штуцер с наружной резьбой G1/4 |
| 5 — Ниппель + гайка G1 | 26 — Штуцер БРС (Q1SSM-4N) |
| 6 — Ниппель сфера + гайка M16x1,5 | 27 — Ниппель удлиненный + гайка G3/4 |
| 7 — Скоба ацетиленовая | 28 — Ниппель-штуцер с накидной гайкой G1/4 |
| 8 — Штуцер M16x1,5 | 29 — Штуцер 12М |
| 9 — Штуцер G1/2 наружная | 30 — Штуцер 6N (3/8″) |
| 10 — Штуцер G3/4 наружная | 31 — Ниппель + гайка G5/8 |
| 11 — Штуцер СП21.8 наружная | 32 — Штуцер G1 наружная |
| 12 — Штуцер 6М | 33 — Штуцер 4N (1/4″) |
| 13 — Штуцер 8М | 34 — Штуцер с внутренней резьбой G1/4 |
| 14 — Ниппель сфера + Гайка M16x1,5 LH | 35 — Штуцер-елочка 6 мм |
| 15 — Штуцер 10М | 36 — Штуцер 3М |
| 16 — Штуцер NPT 1/4 елочка 6-9 мм | 37 — Штуцер с наружной резьбой M14x1 |
| 17 — Ниппель сфера + гайка G1/2LH | 38 — Штуцер с наружной резьбой M22x1,5 |
| 18 — Штуцер СП21.8LH наружная | 39 — Штуцер 8N (1/8″) |
| 19 — Штуцер G3/8LH наружная | 40 — Штуцер 12М (на выходе трубка 12 мм) |
| 20 — Штуцер под приварку dn14 | 41 — Штуцер с наружной резьбой G1/4 |
Шифр-код для регулятора: RP-1 — 25 — 1,7 — 250 — 1 — 2 — 6 — S
